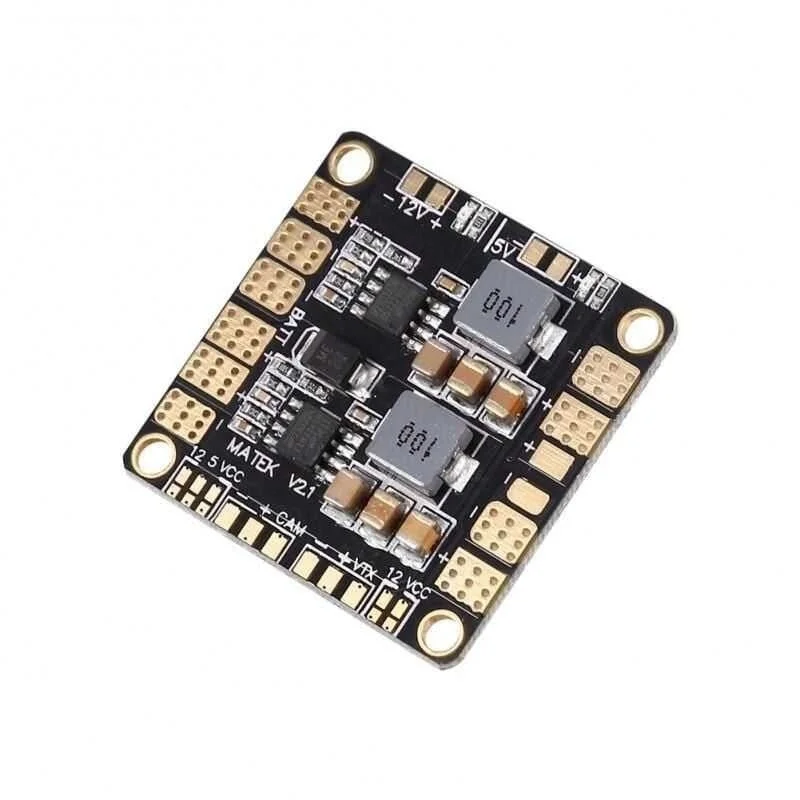

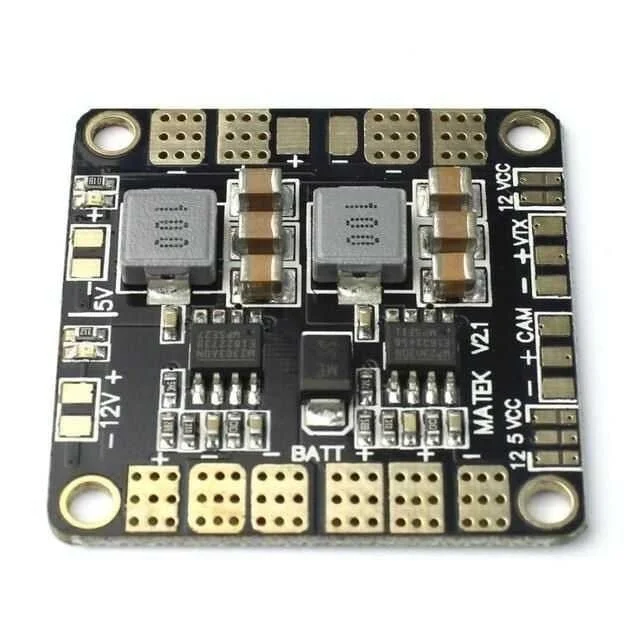

Matek Mini Power Hub BEC 5V & 12V, FPV drone ve RC hava araçları için tasarlanmış kompakt bir güç dağıtım kartıdır (PDB). 3S-6S LiPo batarya desteği sayesinde tek bir bataryadan dört ESC'ye güvenli güç dağıtımı yaparken, dahili 5V ve 12V BEC çıkışları ile uçuş kontrolcüsü (Flight Controller), FPV kamera, VTX, alıcı, servo ve LED gibi çevre birimlerini beslemenize olanak tanır.
4 katmanlı PCB yapısı ve 2 oz bakır katmanları sayesinde yüksek akım altında düşük direnç ve güvenilir güç iletimi sunar. Senkron DC/DC regülatörleri, %95'e varan verimlilik sağlayarak enerji kaybını minimuma indirirken kısa devre koruması ve LED durum göstergeleri güvenli kullanım sağlar.
FPV yarış dronları, freestyle, long range ve özel drone projeleri için ideal olan bu güç dağıtım kartı, kompakt yapısıyla montaj kolaylığı sunar.
Öne Çıkan Özellikler
3S-6S LiPo bataryalar ile uyumlu
Dahili regüle edilmiş 5V ve 12V BEC çıkışları
Aynı anda 4 ESC için güç dağıtımı
%95'e varan verimliliğe sahip senkron DC/DC regülatör
FPV kamera ve VTX için seçilebilir voltaj çıkışları
4 katmanlı, 2 oz bakır PCB tasarımı

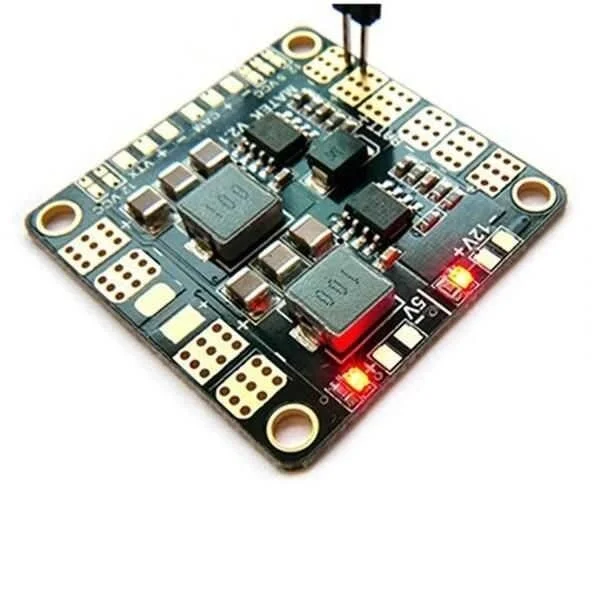

5V ve 12V çıkış durum LED'leri
Kısa devre korumalı BEC çıkışları
Kompakt 36 × 36 mm tasarım
Teknik Özellikler
Genel
Giriş Voltajı: 9 – 26V DC (3S-6S LiPo)
PCB Yapısı: 4 Katmanlı, 2 oz Bakır
ESC Çıkışı: 4 Adet
ESC Güç Çıkışları
Sürekli Akım: 20A (Her Çıkış)
Tepe Akımı: 25A (10 saniye)
5V BEC
Çıkış Voltajı: 5.0V ±0.1V
Sürekli Çıkış Akımı: 3A
Verimlilik: %95'e kadar
Kullanım Alanı: Flight Controller, RC Alıcı, OSD, Servo
12V BEC
Çıkış Voltajı: 12.0V ±0.2V
Sürekli Çıkış Akımı: 2A
Maksimum Çıkış Akımı: 3A (10 saniye)
Desteklenen Batarya: 4S-6S LiPo
Kullanım Alanı: FPV Kamera, Video Verici (VTX) ve diğer 12V ekipmanlar
Kamera / VTX Voltaj Seçimi
Lehim köprüleri sayesinde kamera ve VTX için farklı besleme seçenekleri sunar:
3S kullanımında: Doğrudan batarya voltajı (VCC)
4S-6S kullanımında: Regüle edilmiş 12V
3S-6S kullanımında: Regüle edilmiş 5V
Ayrıca kamera görüntüsü doğrudan VTX'e aktarılabilecek video geçiş (Video Pass-through) bağlantısına sahiptir.
