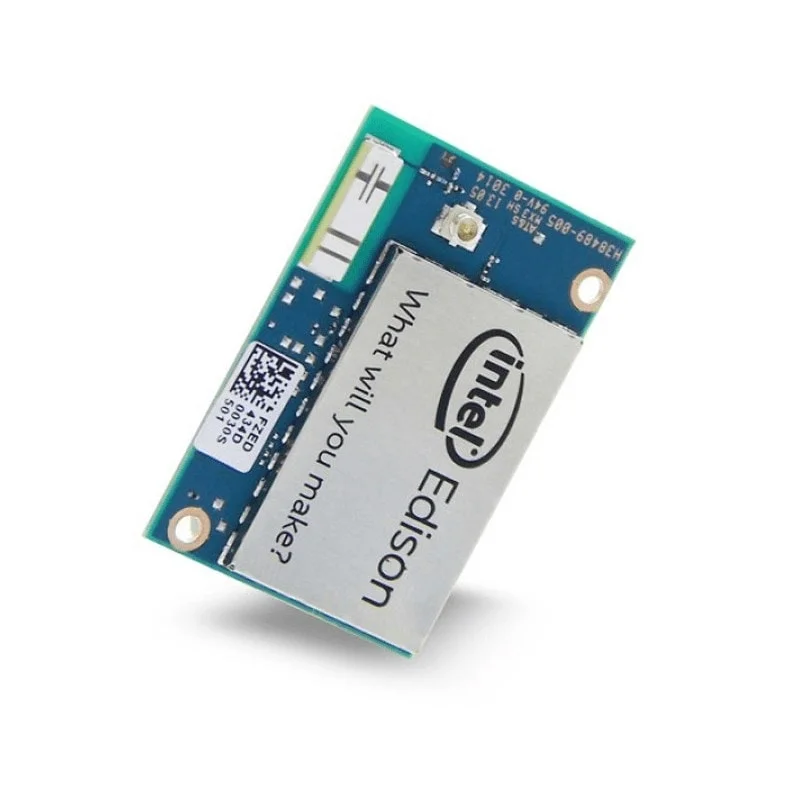

Intel® Edison
GirişIntel ° Edison geliştirme platformu, bir dizi mucit, girişimci ve tüketici ürün tasarımcısına hızlı bir şekilde prototip üretmek ve "Internet of Things" ve giyilebilir bilgisayar ürünleri üretmek için önündeki engellerin üstesinden gelmek üzere tasarlanmıştır.
Intel Edison Geliştirme KartıArduino Eskizini, Linux, Wi-Fi ve Bluetooth'u destekler. Board I / O: Arduino Uno ile uyumlu (6 PWM yerine 4 PWM hariç):
20 dijital giriş / çıkış pimi, PWM çıkışları olarak 4 pin içerir.
6 analog giriş.
1 UART (Rx / Tx).
1 Bilgisayar
1 ICSP 6-pinli başlık (SPI).
Mikro USB aygıt konnektörü VEYA (mekanik anahtar vasıtasıyla) standart boyutlu USB ana makine Tip A konektörü.
Mikro USB cihazı (UART'a bağlı).
SD kart konektörü.
DC güç prizi (7 ila 15 VDC girişi).
Intel'in Edison Breakout KartıIntel'in Edison modülünden biraz daha büyük olan Intel'in Edison Koparma Kartında asgari özellikler bulunur:
Edison modülünün doğal 1.8 V I / O'sunu ortaya çıkarır.
Through-hole lehimleme noktalarının 0,1 inç grid I / O dizisi.
USB Micro Type-AB konnektörlü USB OTG.
USB OTG güç anahtarı.
Şarj Aleti.
USB'den USB mikro Tip B konektörlü UART köprüsüne cihaz.
DC güç kaynağı jakı (7 ila 15 VDC girişi).
IoT Analytics PlatformuAygıttan Aygıta ve Aygıttan Bulut'a kesintisiz iletişim sağlar.
Veri akışınızda gelişmiş analizlere dayalı uyarıları tetikleyen kurallar uygulayabilme. Bulutta veri toplamak, depolamak ve işlemek için kullanılan temel araçlar.
Sınırlı ve ticari olmayan kullanım için ücretsiz.
Intel Edison Geliştirme Kartı ÖzellikleriFiziksel Özellikler
Form faktörü: 70 kutuplu konektörlü pano
Boyutlar: 35,5 x 25,0 x 3,9 mm (1,4 x 1,0 x 0,15 inç) maks.
C / M / F Konnektör: Kalkanlı Mavi PCB / Muhafaza yok
Çalışma sıcaklığı: Hirose DF40 Series (1.5.2.0 veya 3.0 mm yığın yüksekliği) 32 - 104 ° F (0 - 40 ° C)
Dış Arayüzler
Şu şekilde yapılandırılabilen toplam 40 GPIO:
SD kartı: 1 arayüz
UART: 2 kontrol cihazı (1 tam akış kontrolü, 1 Rx / Tx)
I2C: 2 kontrol cihazı
SPI: 2 yonga seçimli denetleyici
I2S: 1 denetleyici
GPIO: İlave 12 (4 adet P140M kapasiteli)
USB 2.0: 1 OTG denetleyicisi
Saat çıkışı: 32 kHz. 19.2 MHz
Edison Bileşenleri
